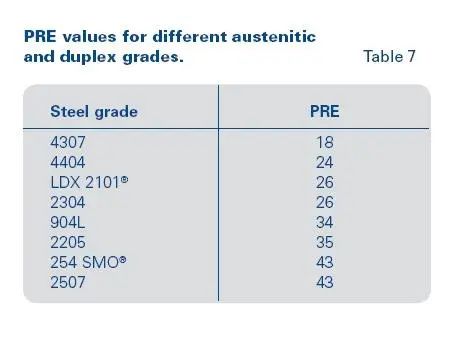

不锈钢材质耐氯离子腐蚀标准可参照《火电厂循环水处理》一书明确约定：⑴、T304不锈钢使用环境：氯离子含量为0-200mg/L⑵、T316不锈钢使用环境：氯离子含量为＜1000mg/L⑶、T317不锈钢使用环境：氯离子含量为＜5000mg/L按规范《GB 50235-2010 工业金属管道工程施工规范》、《GB 50184-2011 工业金属管道工程施工质量验收规范》规定，水中氯离子含量不得超过25mg/L（25ppm）。液压试验应符合下列规定：液压试验应使用洁净水。当对不锈钢、镍及镍合金管道，或对连有不锈钢、镍及镍合金管道或设备的管道进行试验时，水中氯离子含量不得超过25mg/L（25ppm）。红色为低ppm和低温环境，选用常规不锈钢304，绿色高温和高ppm环境，先用纯钛TA1。下图为PRE耐腐蚀当量值，耐点腐蚀指数 PRE (PittingResistance Equivalent) 数值反映的是材料的耐氯离子点腐蚀倾向。从下图可以看出，双相钢2101、2304、2205、2507四个牌号耐腐蚀倾向均大于普通316L，有些材料和超级不锈钢相当。如2507耐点腐蚀就媲美254SMO，2205与904L的耐氯离子点腐蚀腐蚀性能相当。代入上面第2部分，很清楚可以看到他们排在什么位置。

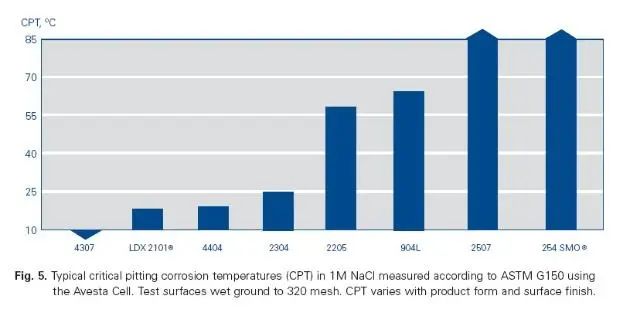

上面G150腐蚀试验是奥托昆普发明的电化学临界点蚀温度的标准试验方法，临界点腐蚀温度如上：可以看出，G150结果与PRE数值结果类同。
4、超级不锈钢254SMO与316L耐氯离子腐蚀

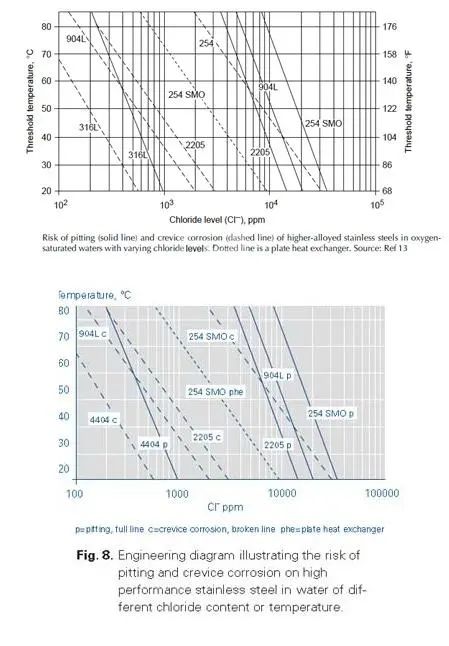

上面黑白图和蓝色图一样，是来自奥托昆普不同年份和版本的图示，可以看出：316L耐氯离子点腐蚀性能远低于254SMO，耐缝隙腐蚀结果同样。如60度温度时候，316L仅耐200ppm不到，904L耐8500ppm，254SMO耐15000ppm氯离子。5、FGD脱硫氯离子+氟离子腐蚀选材（55~70度）

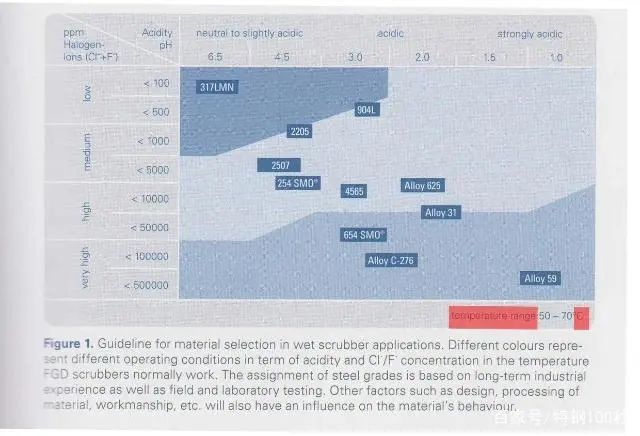

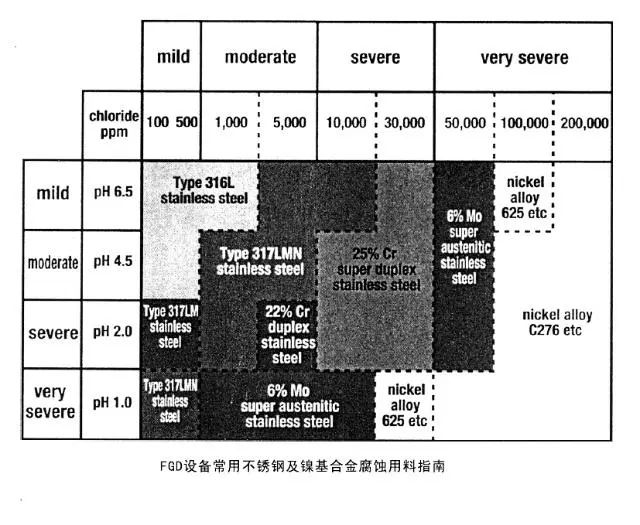

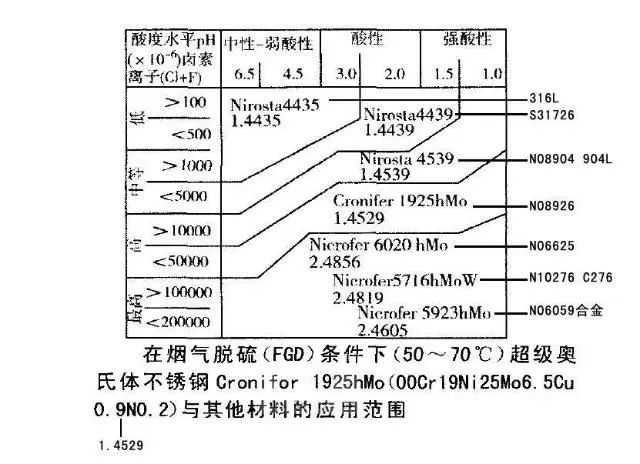

以上两图年代不同，结果类似，上图是奥托昆普结果，下图为德国VDM公司。图示收集了从0~20万ppm氯离子+氟离子腐蚀工况（大部分是氯离子）的选材区间，是不可多得的氯离子选材参考。下图更直观，50~70度温度下，按照酸碱性和氯离子浓度直接找到对应材料即可。
6、钛系列金属耐氯离子腐蚀如何？

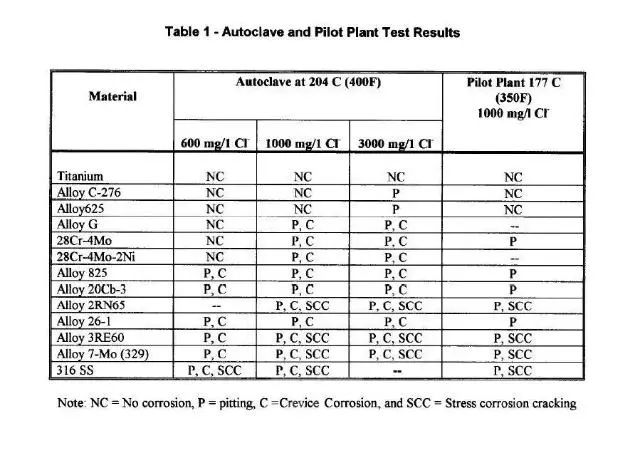

上面G150腐蚀试验是奥托昆普发明的电化学临界点蚀温度的标准试验方法，临界点腐蚀温度如上：可以看出，G150结果与PRE数值结果类同。
